안녕하세요 사운드캣입니다.
프리미엄 프로 오디오 브랜드 RME에서 아날로그 멀티채널 XLR 단자와 D-sub25단자간 규격 상호 변환이 가능한 브레이크 아웃박스 DTOX-16 I/O를 출시하였습니다. DTOX-16 I/O은 랙장에 장착되어 D-sub25 - XLR 규격 상호 변환을 편리하게 도와주며, 가장 범용적인 Tascam 핀 배열 규격을 사용하여 Tascam 규격의 D-sub25단자를 사용하는 모든 오디오 인터페이스 및 컨버터에 사용 가능합니다.
DTOX-16 I/O는 입, 출력 각 8채널 구성의 D-sub25 단자를 XLR 암, 수 단자로 변활 하실 수 있습니다. D-sub 아날로그 입출력 단자를 가지고 있는 컨버터, 오디오 인터페이스 장비와 호환되며 대표적으로는 RME ADI-8QS, ADI-8DS MK3, M-32AD, M-32DA, M-16AD, M-16DA M-32 Pro(2) AD, M32 Pro(2)DA와 호환됩니다.
DTOX16 I/O 소개

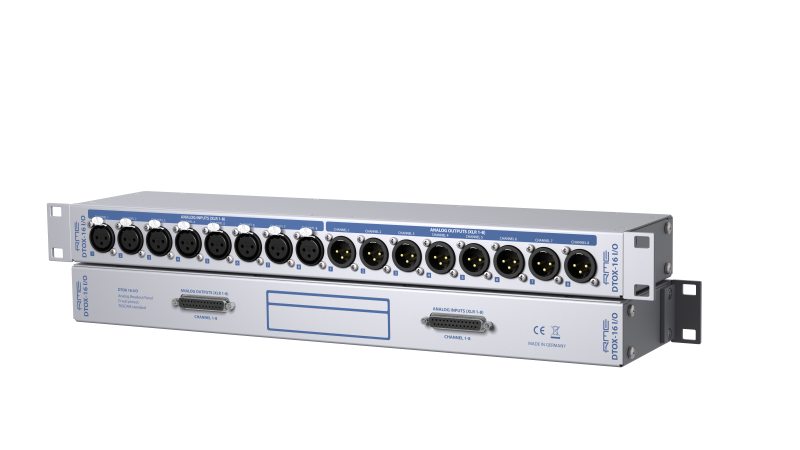

▶ DTOX-16 I/O
- 16 x XLR 입력 → 2 x D-sub
- 2 x D-sub → 16 x XLR 출력
- Tascam D-sub 25규격
DTOX-16 I/O는 8개의 XLR 입력을 D-sub 25핀 커넥터에 연결하고 8개의 XLR 출력을 다른 D-sub 25핀 커넥터에 연결합니다. 브레이크아웃 패널은 아날로그 25핀 D-sub 입력을 사용하는 컨버터, 오디오 인터페이스에 사용 가능합니다. RME ADI-8QS, ADI-8DS MK3, M-32AD, M-32DA, M-16AD, M-16DA M-32 Pro(2) AD, M32 Pro(2)DA와 호환됩니다.
D-Sub 브레이크 아웃 단자의 장점은 살리고 단점은 상쇄한 DTOX-16 I/O 브레이크아웃 패널
심지어 D-sub 단자는 TRS 단자보다도 공간 차지가 적습니다.

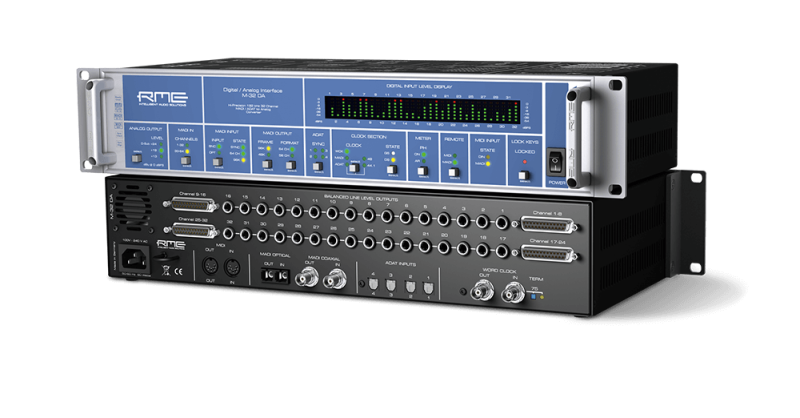

D-sub25 브레이크 아웃 단자는 8개의 입, 출력 아날로그신호를 하나의 케이블로 묶어 전송할 수 있는 규격으로 한번에 8개 채널의 신호가 연결, 해제되기 때문에 일일이 채널별로 케이블을 연결하지 않고 묶음으로 인스톨할 수 있어 편의성, 시간 효율성이 굉장히 좋습니다. 또한 D-sub 단자는 동일 채널 XLR 단자 혹은 TRS 단자보다도 차지하는 공간이 적어 많은 채널의 입출력 단자를 장착하더라도 기기를 소형화할 수 있어 RME M32 시리즈와 같은 다채널 기기에 많이 사용되는 규격입니다.

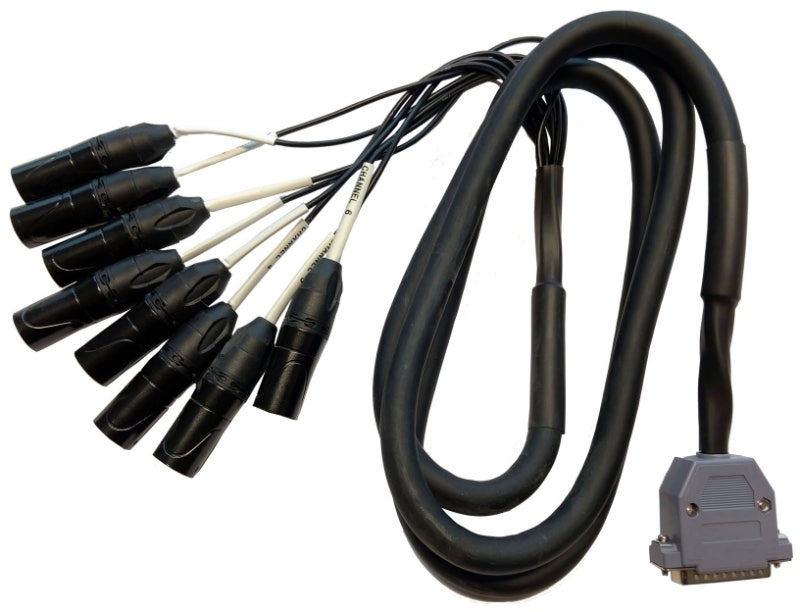

하지만 D-Sub25 브레이크아웃 단자의 단점은 종단에 콘솔, 마이크 와 같이 XLR 단자를 운용하는 기기와 연결될 때 규격을 변경해야 한다는 점입니다. 이때 DTOX-16 I/O와 같은 브레이크 아웃 패널을 사용하지 않는다면 D-sub 케이블에서 XLR, TRS 단자들이 가지처럼 연결되어야 하여 이러한 케이블은 정리가 힘들고 커넥터 구분이 굉장히 어렵습니다. 특히 브레이크 아웃 케이블에 커넥터를 직결하게 내부의 얇은 케이블이 노출되어 사용 시 데미지가 축적되는 속도가 빨라 내구도도 떨어지게 됩니다.
이러한 D-sub25 단자의 단점은 DTOX-16 I/O를 사용하여 상쇄시킬 수 있습니다. 특히 스튜디오같이 케이블 매립이 필요한 곳에서 DTOX-16 I/O는 더욱 빛을 발합니다. 스튜디오에서 장비와 케이블을 매립하는 경우 DTOX-16 I/O를 사용한다면 매립 케이블 정리가 단순해져 매립이 쉬워지며 XLR 연결 단자만 노출되므로 XLR 케이블 연결 시 굉장히 직관적이고 깔끔하게 매립 가능합니다. 전면에 위치한 XLR 단자는 직관적인 케이블링을 가능하여 케이블링 작업 시간을 훨씬 단축하고 실수를 줄일 수 있습니다.
